Sur le chantier de réhabilitation du quartier Saint-Clément à Mâcon, les terrassements ont mis au jour une couche de limons argileux dont le comportement vis-à-vis de l'eau était très variable. Le directeur des travaux nous a appelés après que des fissures soient apparues dans le bâtiment voisin, craignant un retrait-gonflement des sols non anticipé. La solution a consisté à réaliser une série de sondages avec essais SPT pour identifier l'épaisseur des couches sensibles, puis à prélever des échantillons intacts pour déterminer les limites d'Atterberg au laboratoire. La limite de liquidité mesurée à 62% et l'indice de plasticité à 28% ont confirmé un potentiel de retrait élevé, ce qui a conduit à adapter le système de fondation avec des pieux de type micropieux ancrés sous la zone active. À Mâcon, où les alluvions de la Saône alternent avec des formations argileuses, cet essai n'est pas une formalité administrative : il dicte directement le choix technique et le budget de l'infrastructure.
Un indice de plasticité supérieur à 20% à Mâcon signale un sol actif : le coût de l'ignorer dépasse toujours celui de l'essai.
Méthodologie et portée
La géologie de Mâcon est marquée par la plaine alluviale de la Saône à l'est et les coteaux calcaires du Mâconnais à l'ouest. Les sols fins qu'on y trouve – argiles à silex résiduelles sur les hauteurs et limons argileux dans la vallée – présentent une sensibilité marquée aux variations hydriques. La norme NF P94-051 définit le mode opératoire pour mesurer la limite de liquidité à l'aide de la coupelle de Casagrande et la limite de plasticité par roulage. Ces deux valeurs encadrent la consistance du sol : en dessous de la limite de retrait, le matériau se fissure ; au-dessus de la limite de liquidité, il s'écoule comme un fluide. L'indice de plasticité, différence entre ces deux bornes, quantifie la capacité du sol à se déformer sans rompre. Dans le secteur de Flacé-lès-Mâcon, nous avons mesuré des indices de plasticité dépassant 30% dans les argiles de décarbonatation, ce qui impose des dispositions constructives spécifiques pour les dallages et les remblais. La préparation des éprouvettes exige un tamisage soigné à 400 µm avant de réaliser l'essai, étape que notre laboratoire accrédité COFRAC exécute sous contrôle permanent.
Considérations locales
Comparons deux secteurs de Mâcon : le quartier de la gare TGV, construit sur des remblais récents et des alluvions modernes, et les hauteurs de Pierreclos, où affleurent des argiles à silex. Dans le premier cas, les sols peu plastiques (IP < 10%) posent surtout des problèmes de portance et de tassement. Dans le second, les argiles très plastiques (IP > 25%) sont sujettes au retrait-gonflement, un phénomène qui a causé des sinistres dans plusieurs communes de Saône-et-Loire lors de la sécheresse de 2022. Un essai de limites d'Atterberg mal interprété – ou pire, non réalisé – conduit à sous-dimensionner les armatures des semelles ou à négliger la nécessité d'un radier rigidifié par nervures. Nous avons expertisé une maison fissurée près du quai Lamartine où l'étude de sol initiale s'était contentée d'un sondage à la tarière sans analyse de plasticité ; la reprise en sous-œuvre par injections de résine expansive a coûté quatre fois le prix d'une campagne géotechnique complète. L'essai Atterberg, couplé à un essai Proctor Normal pour évaluer la sensibilité au compactage, constitue le minimum technique pour tout projet de construction ou de voirie à Mâcon.
Questions courantes
Pourquoi les limites d'Atterberg sont-elles exigées dans le cadre d'une étude de sol G1 à Mâcon ?
La norme NF P94-500 (mission G1) impose l'essai de limites d'Atterberg pour tous les sols fins (plus de 35% de passant à 80 µm) rencontrés lors de la campagne de reconnaissance. Dans le Mâconnais, les argiles à silex et les limons alluviaux de la Saône entrent systématiquement dans cette catégorie. L'essai permet de classer le sol selon le GTR, d'identifier les argiles sensibles au retrait-gonflement, et de dimensionner correctement les fondations en évitant les désordres liés à la sécheresse.
Quel est le prix d'un essai de limites d'Atterberg en laboratoire près de Mâcon ?
Le coût d'un essai complet de limites d'Atterberg (limite de liquidité + limite de plasticité) se situe dans une fourchette de 60 € à 110 € par échantillon, selon le nombre d'échantillons à tester et le délai de rendu. Ce tarif s'entend hors prélèvement sur site et hors transport. Pour une mission G2 complète, le budget laboratoire est généralement intégré dans le forfait d'étude géotechnique.
Quelle différence entre la coupelle de Casagrande et la méthode du pénétromètre à cône pour la limite de liquidité ?

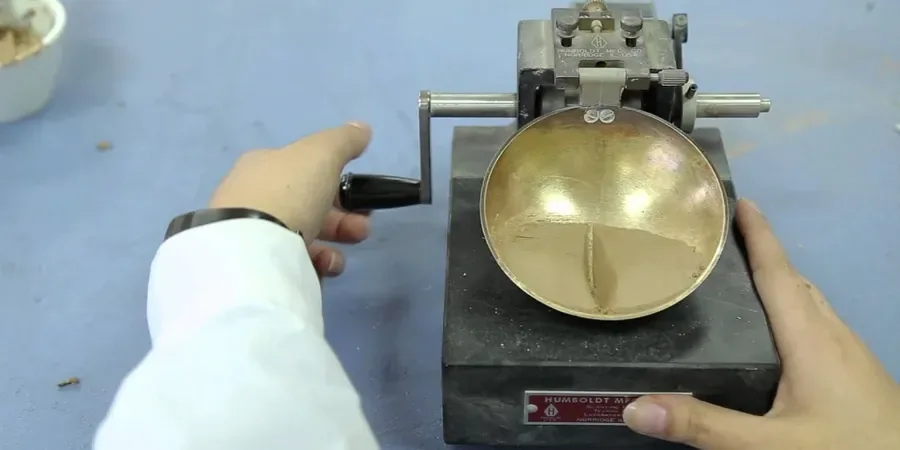

La coupelle de Casagrande (NF P94-051) est la méthode de référence en France ; elle mesure la teneur en eau pour laquelle un sillon normalisé se referme sous 25 chocs. Le pénétromètre à cône (BS 1377, NF P94-052-1) est une alternative mécanisée qui réduit l'incertitude opérateur, mais les deux méthodes ne donnent pas exactement la même valeur. Nous utilisons la coupelle Casagrande sauf demande spécifique du maître d'ouvrage, car c'est celle qui alimente les corrélations françaises (GTR, LCPC) utilisées pour le dimensionnement des chaussées et des fondations.
En combien de temps peut-on obtenir les résultats d'un essai Atterberg à Mâcon ?
Le délai standard est de 24 à 48 heures après réception de l'échantillon au laboratoire, car l'essai nécessite un temps de séchage contrôlé à 60°C maximum avant tamisage et malaxage. Pour les chantiers urgents, nous pouvons mobiliser une équipe pour un rendu express en 24 heures, mais cela suppose que l'échantillon soit déjà en cours de préparation. L'idéal est d'anticiper ces essais dès la phase de reconnaissance pour ne pas bloquer l'avancement du terrassement.
