Analyse de liquéfaction des sols à Mâcon : évaluation selon l’Eurocode 8

L’analyse de liquéfaction des sols à Mâcon répond à une exigence normative précise. La norme NF EN 1998-5 (Eurocode 8, partie 5) impose une évaluation systématique du risque de liquéfaction pour tout projet en zone sismique. Mâcon se situe en zone 2 d’aléa modéré selon le zonage sismique français. Ce classement ne dispense pas d’étude. Les alluvions de la Saône, qui constituent le sous-sol de la quasi-totalité de la plaine mâconnaise, présentent des couches sableuses saturées. Ces formations sont justement le type de sol visé par la clause 5.2 de l’EC8. Le laboratoire réalise l’analyse de liquéfaction en combinant données de terrain et essais cycliques. Nous intervenons depuis l’investigation géotechnique jusqu’au rapport final. Un essai CPT fournit le profil continu de résistance de pointe nécessaire au calcul du facteur de sécurité. Nous croisons ces données avec la granulométrie des échantillons prélevés pour confirmer la susceptibilité du matériau.

Les sables alluviaux de la Saône à Mâcon sont sous nappe : le risque de liquéfaction est réel même en zone 2.

Méthodologie et portée

Le contraste géotechnique à Mâcon est marqué. À l’ouest, le coteau calcaire du Mâconnais offre un bedrock stable. À l’est, la plaine alluviale de la Saône accumule des sables lâches et des limons sur plusieurs mètres d’épaisseur. La nappe phréatique y affleure souvent à moins de 2 mètres de profondeur. Cette configuration est défavorable face à une sollicitation sismique. L’analyse de liquéfaction doit intégrer le niveau piézométrique le plus haut probable. Nous mesurons ce paramètre in situ avec des piézomètres. Les essais de masw nous donnent la vitesse des ondes de cisaillement Vs, paramètre clé pour la méthode simplifiée de Seed & Idriss. La ville compte 34 500 habitants et des infrastructures sensibles. Le centre hospitalier, le pont François Mitterrand, la voie ferrée Paris-Lyon-Méditerranée imposent une rigueur absolue. L’analyse de liquéfaction à Mâcon intègre ces enjeux. Nous produisons un rapport avec facteur de sécurité par couche, déplacement post-sismique estimé et recommandations de traitement.

Considérations locales

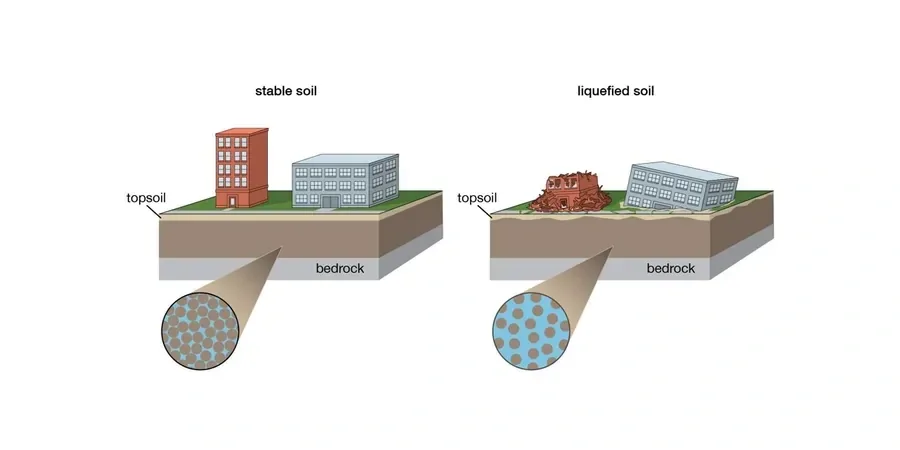

L'erreur classique à Mâcon consiste à considérer la zone 2 comme négligeable. Une accélération de calcul de 0,7 m/s² suffit à déclencher la liquéfaction d'un sable lâche saturé. Les alluvions de la Saône entrent exactement dans ce cas. Certaines parcelles proches du port de plaisance présentent des sables propres avec un indice de densité inférieur à 40 %. Leur facteur de sécurité tombe sous 1,0 pour un séisme de période de retour 475 ans. Une fondation superficielle sur ce sol subit un tassement différentiel brutal. Le bâtiment peut basculer. Nous avons analysé des sites le long du quai Lamartine qui exigeaient un traitement par colonnes ballastées après diagnostic. Ignorer l'analyse de liquéfaction expose à une ruine soudaine. La responsabilité du maître d'ouvrage et du bureau d'études est engagée. Le coût d'une investigation préventive reste inférieur à la reprise en sous-oeuvre après sinistre.

Paramètres techniques

Paramètre	Valeur typique
Norme de référence	NF EN 1998-5 (Eurocode 8, partie 5)
Méthode d'évaluation	Seed & Idriss (simplifiée), Youd & Idriss 2001
Paramètre mesuré in situ	Vs (m/s), qc (MPa), N60 (coups/30cm)
Donnée entrée cycle sismique	Magnitude de référence Mw, accélération de calcul agR
Profondeur d'investigation	Jusqu'à 20 m sous le terrain naturel
Condition de site Mâcon	Nappe phréatique élevée (0.5–3.0 m/TN), sables lâches
Critère de sortie	Facteur de sécurité FS ≥ 1.25
Accréditation laboratoire	COFRAC Essais selon NF EN ISO/IEC 17025

Services techniques associés

Évaluation du potentiel de liquéfaction

Campagne de reconnaissance avec sondages SPT et essais CPT. Calcul du facteur de sécurité par couche selon la méthode simplifiée de l’Eurocode 8. Rapport avec cartographie du risque de liquéfaction à l’échelle de la parcelle.

Dimensionnement des améliorations de sol

Définition technique des solutions de traitement : vibrocompactage, colonnes ballastées, injections de coulis. Vérification post-traitement par contrôle de densité et essais de perméabilité in situ.

Normes applicables

NF EN 1998-1 (Eurocode 8 – Règles générales), NF EN 1998-5 (Fondations, soutènements, aspects géotechniques), NF P94-500 (Missions géotechniques selon la norme française), Recommandations AFPS pour l’évaluation de la liquéfaction, ASTM D1586-18 (SPT) et ASTM D5778-20 (CPT) pour essais in situ

Questions courantes

L’analyse de liquéfaction est-elle obligatoire pour construire à Mâcon ?

La norme NF EN 1998-5 impose une évaluation du risque de liquéfaction dès lors que le sol présente des couches sableuses saturées en zone sismique. Mâcon étant en zone 2 et le sous-sol alluvial de la Saône remplissant ce critère, le bureau de contrôle exigera l’étude en phase G2 AVP.

Quel est le délai pour une mission d’analyse de liquéfaction à Mâcon ?

La phase terrain dure 3 à 5 jours ouvrés selon le nombre de sondages. Le rapport d’analyse est livré sous 15 jours. Ce délai inclut les essais en laboratoire, la modélisation des pressions interstitielles et la rédaction des recommandations.

Quel budget prévoir pour une analyse de liquéfaction à Mâcon ?

Pour une mission complète incluant essais in situ, prélèvements intacts, essais de laboratoire et rapport d’analyse, l’enveloppe se situe généralement entre 2 240 € et 4 030 €. Le montant exact dépend de la profondeur d’investigation et du nombre de points de sondage requis par la surface du projet.

Quelles zones de Mâcon sont les plus exposées à la liquéfaction ?

La plaine alluviale rive droite de la Saône concentre le risque. Les secteurs autour du port de plaisance, du quartier Saint-Clément et de la zone industrielle sud présentent des accumulations de sables lâches sous nappe. Les essais CPT et SPT permettent de cartographier précisément le potentiel de liquéfaction parcelle par parcelle.
